Linearachse LR 16 - 45 x 90

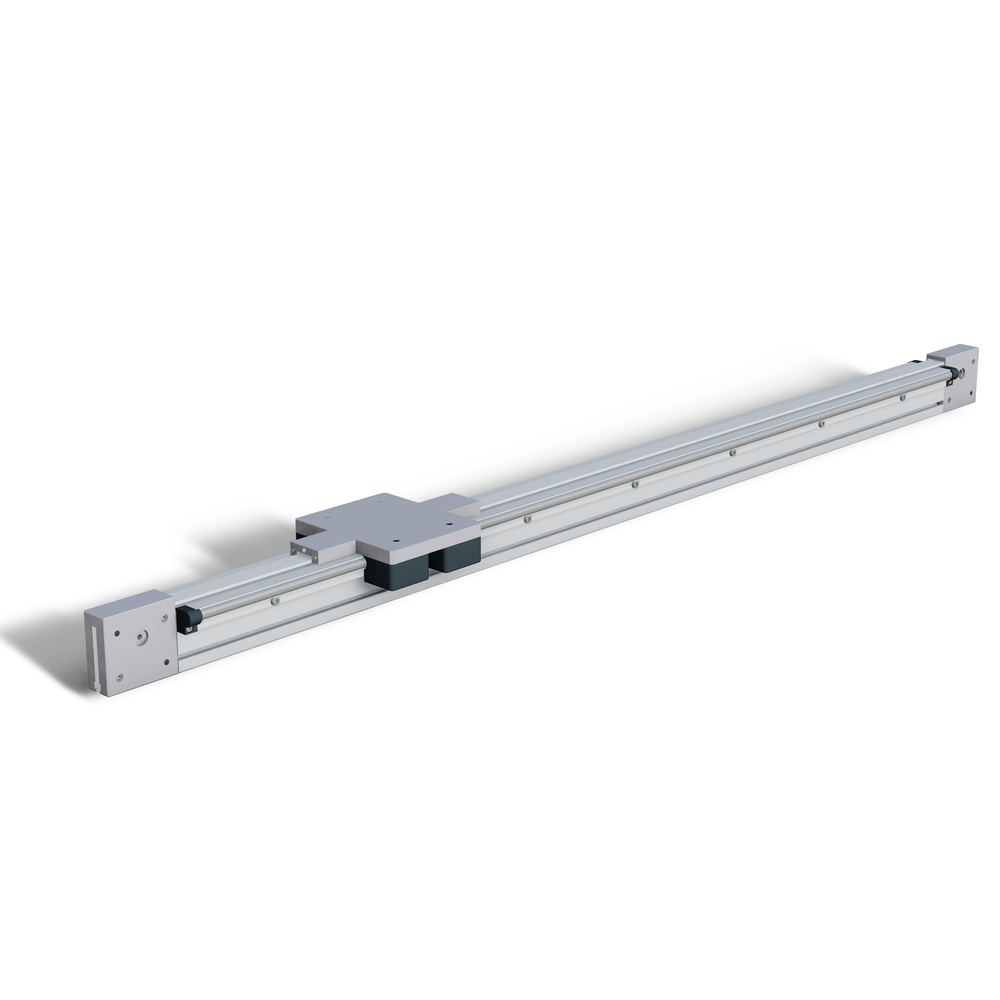

Anwendungsbeispiel / Produktanwendung (R)

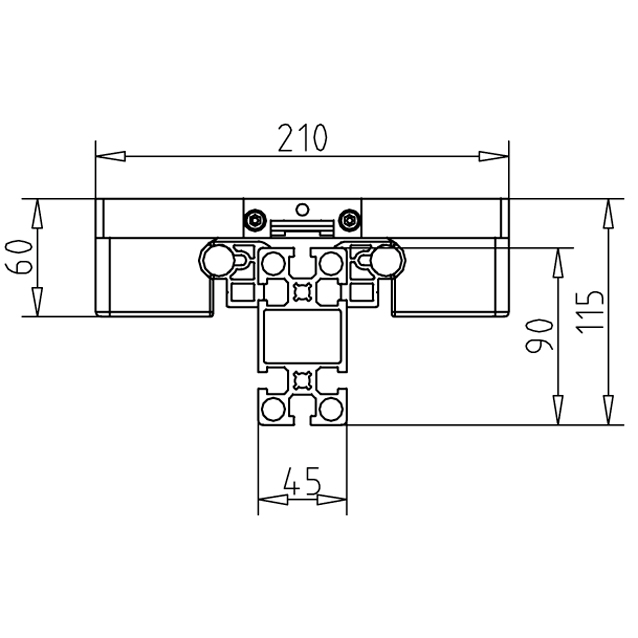

Produktmaßzeichnung (L)

Produktmaßzeichnung (L)

Linearachse LR 16 - 45 x 90

Anwendungsbeispiel / Produktanwendung (R)

Produktmaßzeichnung (L)

Linearachse LR 16 - 45 x 90

Linearachse LR 16 - 45 x 90

Artikel-Nr. 28.0802/0

Hublänge (1 - 5680) mm

Umlenkung Seite 1

Umlenkung Seite 2

Stück

Kommentar

oder hier frei konfigurieren

Fragen zum Produkt / Kontakt Anfrage CAD-Daten Datenblatt erzeugen

Techn. Daten / Lieferumfang

Anwendung

Montage

Linearführung kpl. montiert, bestehend aus:
1x Schiene LR 16 - 45x90 mit Wellensicherung
2x Zahnriemenumlenkung T45
2x Zahnriemenspanner
1x Laufwagen LR16-45
1x Zahnriemen 32AT10
Bitte Hublänge X sowie Umlenkung angeben
Gewicht = (Grundgewicht) 10,19 kg
Zusatzgewicht = 0,908 kg / 100 mm Hub
