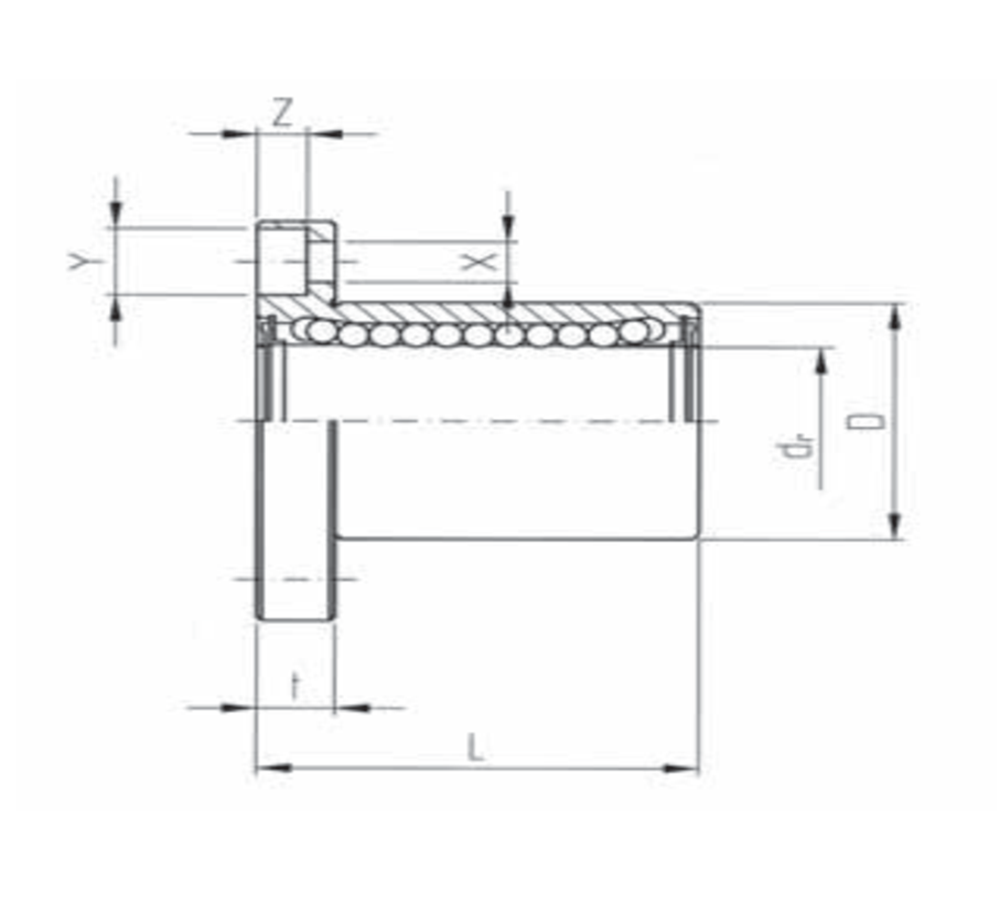

Wellendurchmesser (dr) | 50 mm | +13/-2 µm |
Außendurchmesser (D) | 75 mm | 0/-22 µm |
Länge (L) | 100 mm | ±300 µm |

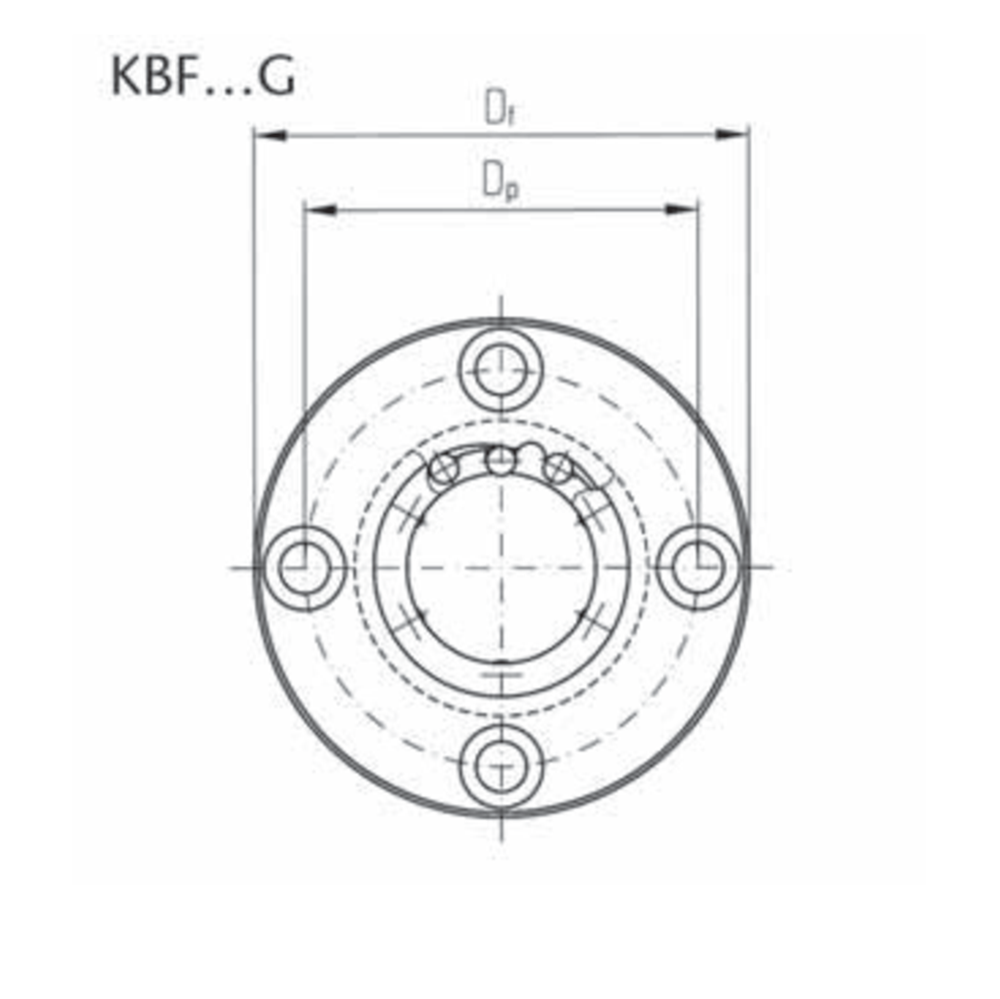

Flanschdurchmesser (Df) | 112 mm | |
Flanschdicke (t) | 13 mm | |
Lochabstand (Dp) | 94 mm | |
Senkungstiefe (Z) | 8,1 mm | |
Exzentrizität | 17 µm | |
Tragzahl dyn. (C) | 3.820 N | |
Tragzahl stat. (C0) | 7.940 N | |
Einsatztemperatur | -20 / +80 °C |
